為了使檢測器正常工作，線圈的電感量應保持在100uH－300uH之間。

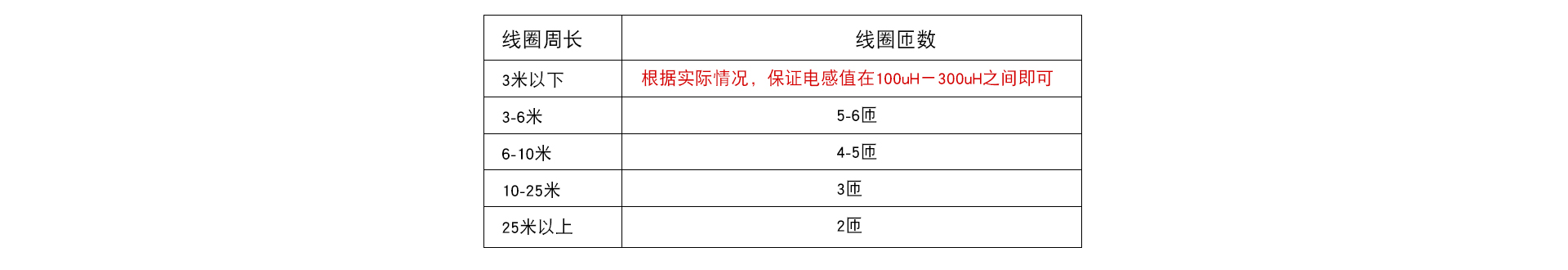

在線圈電感不變的情況下，線圈的匝數與周長有著重要關系。周長越小，

匝數就越多。一般可參照下表：

由于道路下可能埋設有各種電纜管線、鋼筋。下水道井蓋等金屬物質，這些

都會對線圈的實際電感值產生很大影響，所以上表數據僅供參考，在實際施

工時，應使用電感測試儀測試電感線圈的電感值來確定施工的實際匝數，只

要保證線圈的最終電感值在合理的工作范圍之內（如100uH－300uH之間）

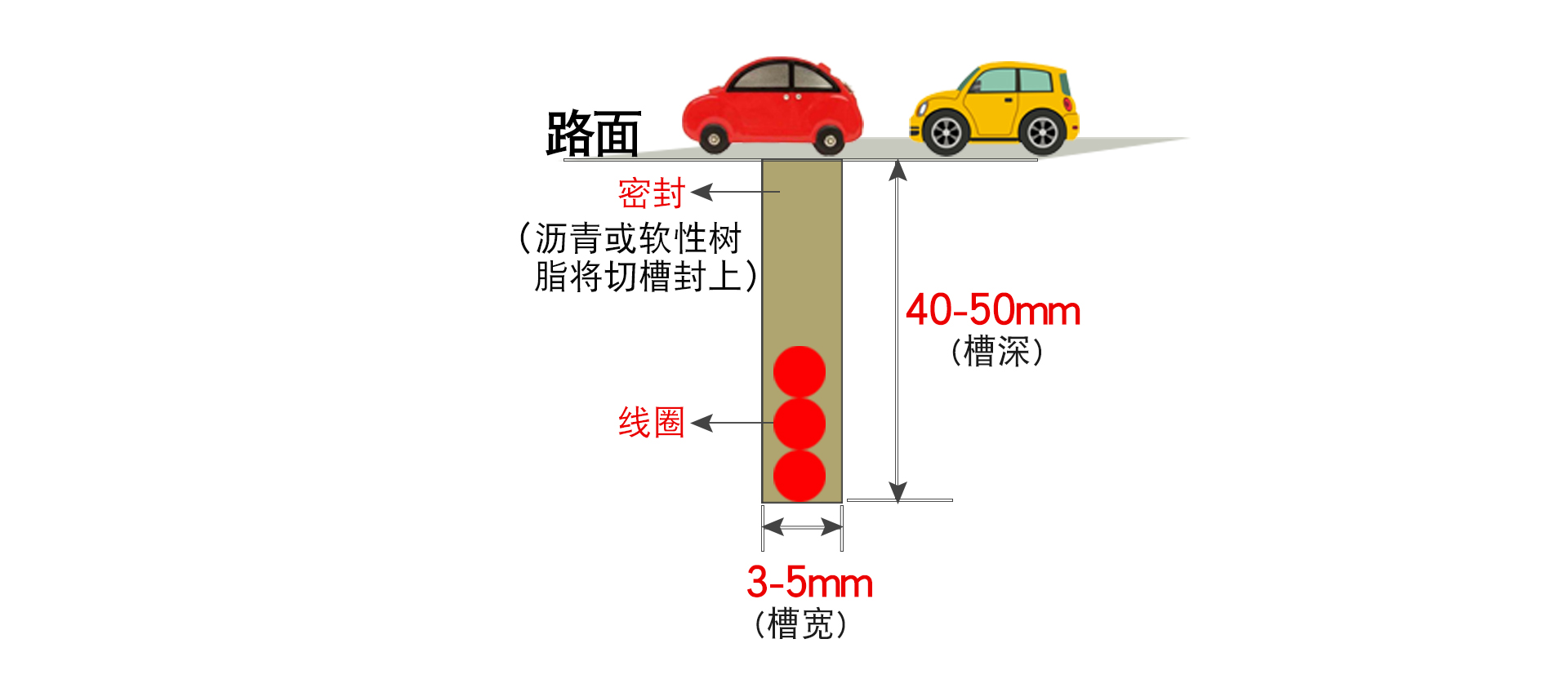

線槽切割面剖面圖

Sectional view of wire groove cut surface

埋線方法：

    線圈埋設首先要用切路機在路面上切出槽來。在四個角上進行40度

倒角，防止尖角破壞線圈電纜。切槽寬度一般為3-5mm,深度為40-50

mm。同時還有為線圈引線切一條通到路面的槽。但要注意：切槽內必

須清潔無水，或無其他液體滲入。繞線圈時必須將線圈拉直，但不要繃

的太緊并貼緊槽底。將線圈繞好后，將雙絞好的輸出引線通過引出線槽

引出。在線圈的繞制過程中，應使用電感測試儀實際測試電感線圈的電

感值，并確保線圈的電感值在100uH-300uH之間。否則，應對線圈的

匝數進行調整。在線圈埋好以后，為了加強保護，可在線圈上饒一圈尼

龍繩。最后用瀝青或軟性樹脂將切槽封上。

安裝說明

1 .矩形安裝

    通常探測線圈應該是長方形。兩條長邊與金屬物運動方向垂直，彼此間距推薦為

0.8-1米。長邊的長度取決道路的寬度，通常兩端比道路間距窄0.3米至1米。

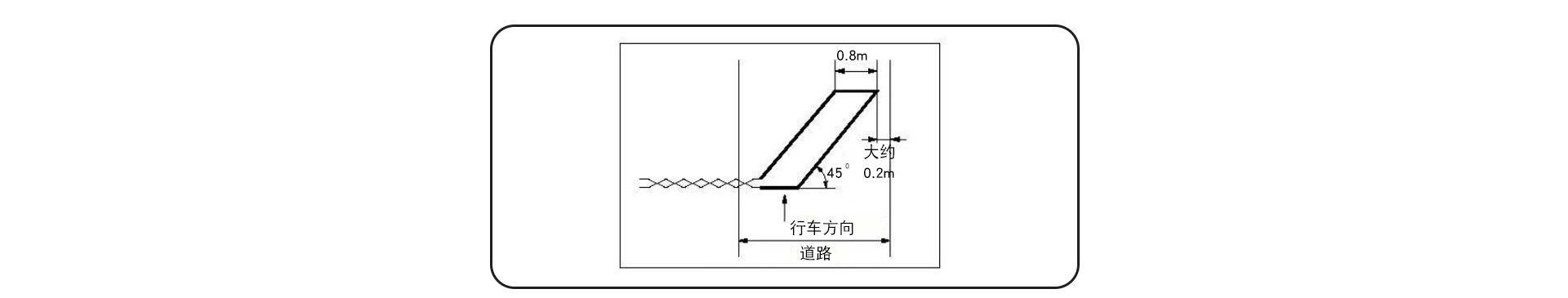

2 .傾斜45°安裝

    在某些情況下需要檢測自行車或摩托車=時，可以考慮線圈與行車方向傾斜45°安裝。

3 .“8”字形安裝

在某些情況下，路面肩寬（超過六米）而車輛的地盤又太高時，可以采用此種安裝形式以

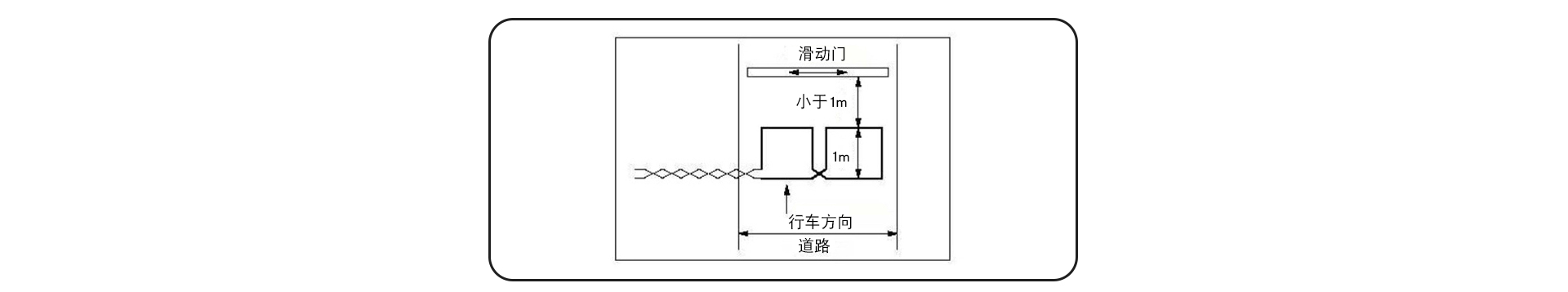

分散監測點，提高靈敏度。這種安裝形式也可用于滑動門的檢測，但線圈必須靠近滑動門

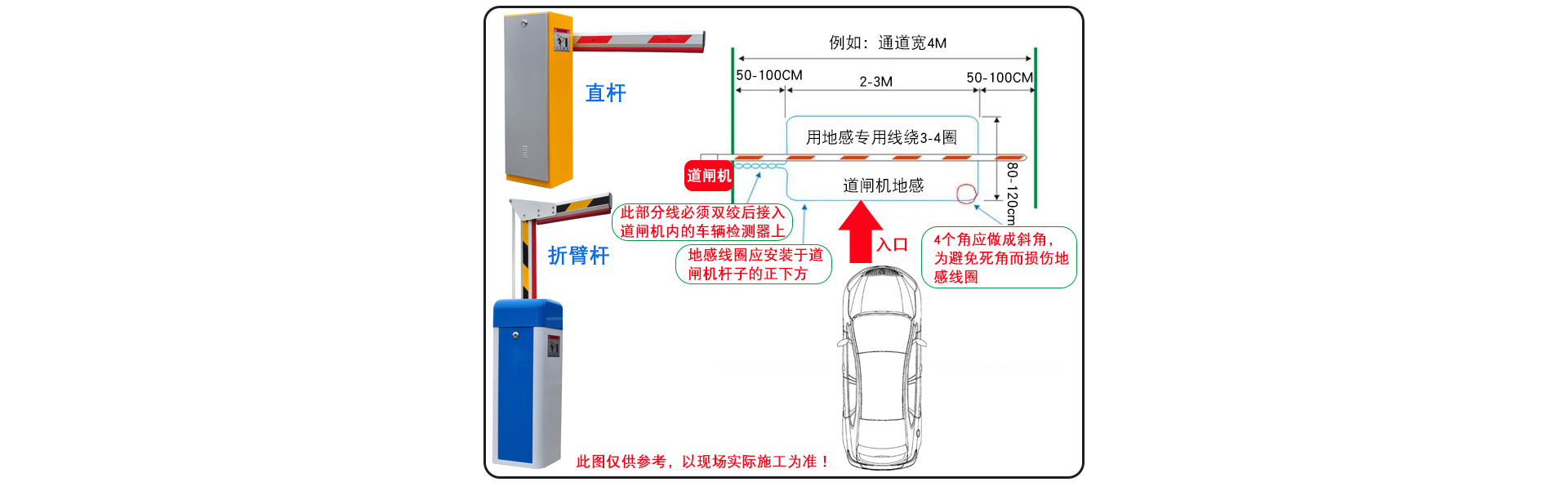

4 .直桿和折臂桿安裝方法

5 .柵欄桿地感安裝方式

要求需知

、

①安裝應遠離干擾源

周?chē)?0公分范圍內不能有大量的金屬，如井蓋、雨水溝蓋板等。

周?chē)?米范圍內不能有超過220V的供電線路。作多個線圈時，線圈與線圈之間的距離要大于2米，否則會互相干擾。

②埋線

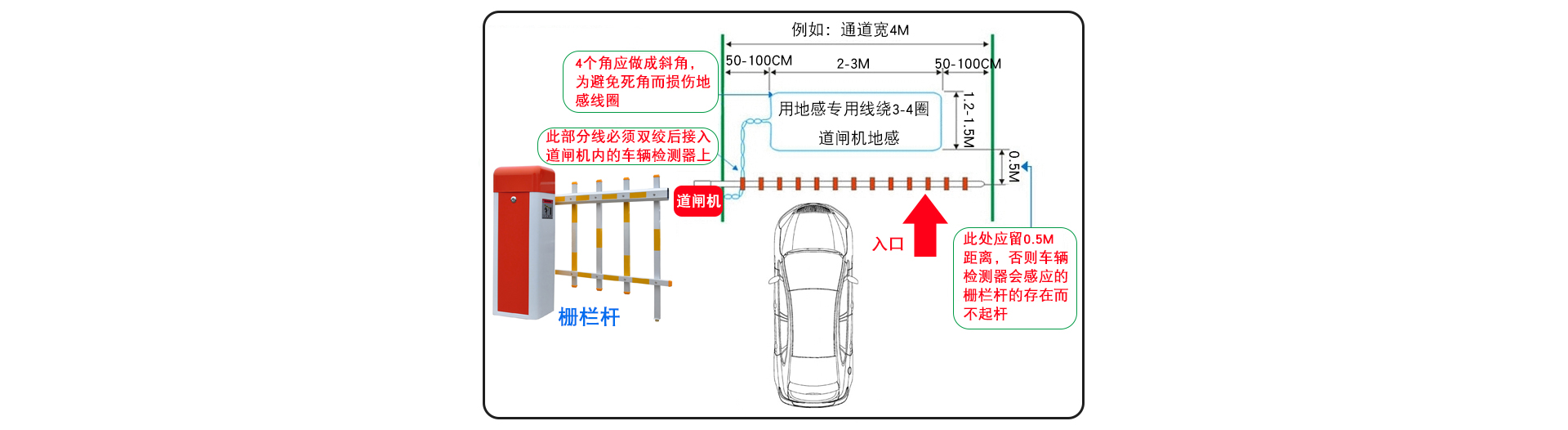

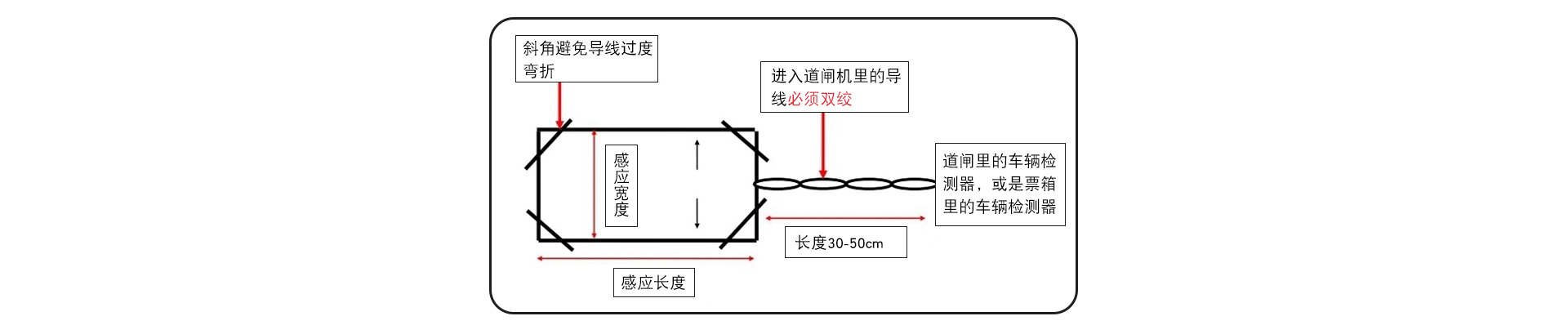

標準3米寬的馬路，地感線圈的尺寸為2米長，80-100厘米寬，角上做45度、20厘米長的切角。

線圈與馬路的距離在30-50厘米左右，線圈為垂直疊加繞4-6圈，總長度30-40M。

埋設線槽切割參數：寬度3-5mm、深度40-50mm，深度和寬度要均勻一致，應盡量避免忽深忽淺，忽寬忽窄的情況。

線圈應與道閘或控制機處于同一平衡位置。

③輸出引線

線圈引出的兩根線應該雙絞，密度為每米不少于50結，沒有雙絞的輸出

引線將會引起干擾。輸出引線長度一般不應超過5米。由于探測線圈的靈

敏度隨引線長度的增加而降低，所以，引線電纜的長度要盡可能短。

④清理干凈線槽

在進行線圈布線時要把線槽里的小石子清理干凈，以免后期車輛來

回壓過導致線圈斷了，或是破皮造成地感工作不正常。
